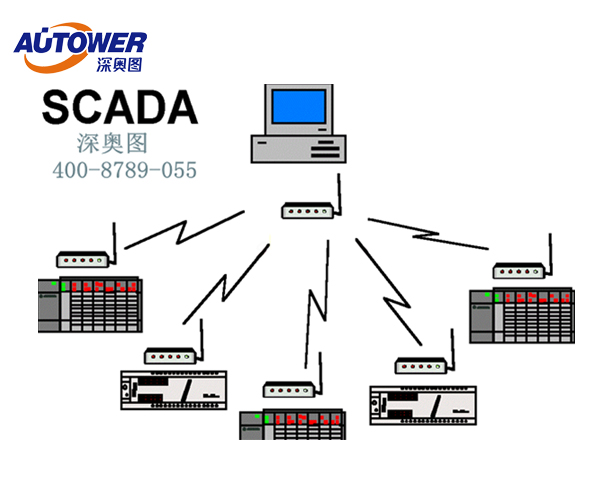

SCADA系統主要用于現場數據的監視和控制。SCADA（數據采集與監控）系統數據最直接的來源就是采集現場的各類設備中的監測數據，這些數據將進一步用于系統的過程監視、故障檢測與診斷等。在SCADA（數據采集與監控）系統數據庫中的點也可以通過其他方式來獲取數據，包括從系統中的其他點，或者遠程的深?yuàn)W圖（Autower）數據庫來取數。

SCADA（數據采集與監控）系統數據庫連接功能設計及應用

　　SCADA（數據采集與監控）系統平臺軟件數據連接主要分為如下幾各部分介紹：

1 數據連接方式

　　深?yuàn)W圖SCADA（數據采集與監控）的“數據庫組態”中每個數據庫點都包括采集參數項如下圖所示，選擇一種方式點擊增加保存后運行時這些組態了采集參數的點就會按照設置的數據采集方式進行數據通訊。數據庫中的點支持的數據連接方式有I/O連接、網絡連接和內部連接。

I/O連接

　　點的數據來自于選擇的設備。在進行數據連接時引用已定義的I/O設備，數據連接過程就是將數據庫中的點參數與I/O設備的I/O通道地址一一映射的過程，在進行數據連接時要引用I/O設備名。連接項通常關聯設備對應的寄存器地址。

網絡連接

　　點的數據來自與深?yuàn)W圖其他SCADA數據庫中的點的值。建立網絡連接即建立測量值與其他網絡節點上力控?cái)?shù)據庫中某一點的測量值建立連接，保證了兩個數據庫之間的數據傳輸，若要建立網絡數據庫連接，請先建立遠程數據源。

內部連接

　　對于內部連接，則不限于測量值。其他參數（數值型）均可以進行內部連接。內部連接是同一數據庫（本地?cái)?shù)據庫）內不同點的各個參數之間進行的數據連接過程。

SCADA（數據采集與監控）系統數據庫連接功能設計及應用

　　需要注意的是，對于測量值PV，如果建立了某種類型的數據連接，則不能再同時進行其他類型的數據連接。如果此時進行其他類型的數據連接，系統會提示是否取消原類型的數據連接，更新為新類型的數據連接。

 2.2數據連接應用

　　數據連接及內部連接的使用，通過采集燃燒缶爐內爐外的溫度，使用運算點來計算內外溫差。爐內和爐外分別有一溫度儀表測量對應位置的實時溫度，在深?yuàn)W圖數據庫建立模擬點T1，T2分別通過I/O連接來連接對應于爐內爐外兩處溫度的設備寄存器地址。

　　建立運算點T3，其兩個運算參數分別通過內部連接連到T1，T2點。

　　在界面上建立文本顯示三個點的數值（均關聯PV參數），運行時，T1，T2點實時采集設備的溫度值，T3實時計算兩者溫度差并顯示

　　SCADA（數據采集與監控）系統廠商中國廠商深?yuàn)W圖（Autower）4008789055scada系統軟件完全開放型的,跨平臺的,B/S和C/S結構雙支持的,智能綜合自動化及管理系統.支持定制及二次開發,為各行各業的綜合自動化及管理系統提供了終極解決方案，scada系統廠家深?yuàn)W圖提供多種通訊方式,穩定可靠,有效抵御現干擾.其燃?xì)鈙cada系統、罐區scada系統、碼頭scada系統等行業scada系統方案報價（價格）一站式服務.
